高效率風機 適合搭配變頻器

性能

馬力: 3~50 hp

風量: 20~700 cmm
靜壓: 20~500 mmaq
入口: Ø305~ Ø950

用途

  • 中大風量-中低壓
  • 空調送排風
  • 機械送排風
  • 實驗室換氣
  • 通風換氣
  • 初級、中級濾網過濾

特性

1. 透浦葉輪，直結傳動
2. ISO標準測試，性能可靠
3. 4P、6P馬達轉數設計，噪音較低
4. 各種製程送風、排風
6. 空調送風、排風
7. 適合搭配變頻器調速

L型風機規格

wdt_ID no 型號 馬力hp 級數 風量cmm 靜壓mmaq 入口mm 出口mm 目錄 能效等級 節能標章 備註1 噪音dBA 備註2
1 01 LD-400 1 4 24 - 59 90 - 45 Ø300 200/ 250/ 300/ 250x300 pdf 72 72 N-1725 61.0
2 02 LD-450 2 4 26 - 70 126 - 51 Ø305 200/ 250/ 300/ 250x300 pdf 75 75 N-1765 68.7
3 03 LD-470 2 4 35 - 93 116 - 48 Ø400 300x400 pdf 72 72 N-1726 73.6
4 04 LD-500 2 4 30 - 80 148 - 72 Ø381 200/ 250/ 300/ 250x300 pdf 78 78 N-1811 64.3
5 05 LD-520 3 4 41 - 110 156 - 72 Ø400 300x400 pdf 76 76 N-1813 71.7
6 06 LD-550 3 4 41 - 110 164 - 70 Ø381 250x350 pdf 79 79 N-1812 75.1
7 07 LN-306 3 4 51 - 136 125 - 55 Ø458 350x500 pdf 68 68 N-2196 71.6
8 08 LN-506 5 4 65 - 172 160 - 65 Ø458 350x500 pdf 72 72 N-1897 72.9
9 09 LN-506HQ 5 4 50 - 200 130 - 50 Ø500 415x530 pdf 75 N-2116 74.5
10 10 LN-506H 5 4 38 - 102 245 - 115 Ø305 250x300 pdf 74 N-1282 76.3
11 12 LN-706H 7.5 4 63 - 168 276 - 114 Ø350 285x335 pdf 77 77 N-3182 74.3
12 13 LN-706 7.5 4 84 - 224 175 - 75 Ø565 380x600 pdf 67 67 N-2050 79.8
13 14 LN-1006 10 4 119 - 316 185 - 80 Ø560 420x680 pdf 74 N-2051 76.5
14 15 LN-1506 15 4 155 - 363 220 - 110 Ø700 465x720 pdf 69 69 N-1869 85.5
15 16 LN-2006 20 4 168 - 393 275 - 126 Ø700 465x720 pdf 71 71 N-1835 86.5
16 17 LN-2506 25 4 200 - 470 265 - 147 Ø750 470x900 pdf 70 N-1950 82.8
17 18 LN-3006 30 4 216 - 504 287 - 170 Ø820 530x850 pdf 72 N-2042 85.6
18 19 LN-4006 40 4 228 - 534 335 - 235 Ø850 560x850 pdf 71 N-2041 86.9
19 20 LN-5006 50 4 200 - 750 400 - 150 Ø850 560x850 pdf 71 N-2965 88.5
20 21 LN-6006 60 4 400 - 900 450 - 100 Ø1000 580x980 pdf 73 N-2892 86.4
21 22 LN-7506 75 4 400 - 900 450 - 225 Ø1000 580x980 pdf N-2041t
22 23 LN-205 2 4 34 - 90 111 - 48 Ø400 300x400 pdf T-726R 50Hz
23 24 LN-205H 2 4 34 - 91 110 - 40 Ø381 200/ 250/ 300/ 250x300 pdf T-130R 50Hz
24 25 LN-305 3 4 54 - 144 105 - 44 Ø458 305x500 pdf T-0617 50Hz
25 26 LN-505 5 4 68 - 180 147 - 63 Ø458 350x500 pdf 75 N-2736 68.2 50Hz
26 27 LN-705 7.5 4 93 - 248 184 - 72 Ø565 380x600 pdf 70 N-1062 50Hz
27 28 LN-1005 10 4 114 - 304 180 - 72 Ø660 435x680 pdf 69 N-0903 50Hz
28 29 LH-206 2 4 29 - 76 150 - 65 Ø305 200/ 250/ 300/ 250x300 pdf 79 79 N-1817 71.6
29 30 LH-306 3 4 41 - 109 162 - 70 Ø355 280x350 pdf 75 75 N-1724 73.5
30 31 LH-506 5 4 56 - 148 200 - 83 Ø400 300x400 pdf 77 77 N-1906 79.0
31 32 LH-706 7.5 4 83 - 220 210 - 90 Ø458 350x500 pdf 75 75 N-1818 81.9
32 33 LH-1006 10 4 95 - 252 258 - 103 Ø500 350x580 pdf 75 75 N-1728 83.8
33 34 LH-1506 15 4 104 - 276 320 - 135 Ø500 350x580 pdf 74 74 N-1729 84.8
34 35 LH-2006 20 4 126 - 336 350 - 150 Ø565 350x580 pdf 75 75 N-1730 86.6
35 36 LH-2506 25 4 143 - 380 415 - 180 Ø565 380x650 pdf 77 N-2946 81.4
36 37 LH-3006 30 4 174 - 464 410 - 180 Ø600 435x650 pdf 74 N-2115 82.6
37 38 LH-4006 40 4 186 - 496 505 - 240 Ø700 450x820 pdf 75 N-2114 84.6
38 39 LH-5006 50 4 220 - 560 500 - 200 Ø660 435x810 pdf N-1250t
39 40 LH-3006-CP 30 4 200 - 440 350 - 150 Ø600 445x650 pdf 72 N-2855 84.6
40 41 LH-4006-CP 40 4 200 - 520 440 - 150 Ø700 600x820 pdf 70 N-2401 88.7
41 42 LX-506 5 4 34 - 91 310 - 140 Ø305 200/ 250/ 300/ 250x300 pdf 73 73 N-1732 75.1
42 43 LX-706 7.5 4 55 - 147 325 - 155 Ø350 270x350 pdf 76 76 N-1723 80.4
43 44 LX-1006 10 4 66 - 176 325 - 140 Ø400 300x400 pdf 76 76 N-1836 80.1
44 45 LX-1506 15 4 96 - 256 345 - 140 Ø458 320x500 pdf 77 77 N-3156 81.8
45 46 LX-2006 20 4 110 - 292 325 - 155 Ø500 350x580 pdf 76 76 N-2454 86.1
46 47 LX-2506 25 4 150 - 280 450 - 200 Ø500 380x625 pdf N-2808t
47 48 LX-3006 30 4 170 - 340 500 - 200 Ø500 380x625 pdf N-2808t
48 49 LX-4006 40 4 200 - 480 500 - 200 Ø660 420x810 pdf N-3156t
49 50 LF-306 3 6 50 - 150 110 - 50 Ø565 380x500 pdf 64 N-2314 70.6
50 51 LF-506 5 6 75 - 250 125 - 50 Ø660 425x600 pdf 73 N-2363 68.4
51 52 LF-706 7 6 100 - 340 145 - 50 Ø720 450x680 pdf 70 N-2939 72.5
52 53 LF-1006 10 6 100 - 400 130 - 50 Ø820 520x1000 pdf 71 N-2925 75.7
53 54 LF-1506 15 6 200 - 540 190 - 50 Ø850 560x850 pdf 74 N-1277 76.5
54 55 LF-2006 20 6 200 - 600 165 - 50 Ø950 600x1000 pdf 68 N-2209 78.0
55 56 LF-2506 25 6 300 - 600 150 - 60 Ø900 600x1130 pdf 71 N-2331 78.5
56 57 LF-3006 30 6 300 - 850 200 - 50 Ø1000 630x1250 pdf 68 N-2739 80.1
57 58
no 型號 馬力hp 級數 風量cmm 靜壓mmaq 入口mm 出口mm 目錄 能效等級 節能標章 備註1 噪音dBA 備註2

可用配件/客變

  • 軸承端可改防塵型
  • 出口配件/轉圓
  • 入口風門開關
  • 增設洩水孔/檢視門
  • 可選用變頻馬達
  • 可選用防爆馬達
  • 材質可不鏽鋼製作

型錄下載

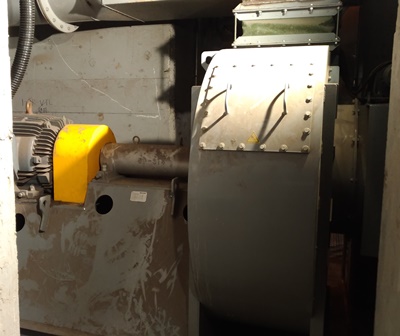

風機使用案例

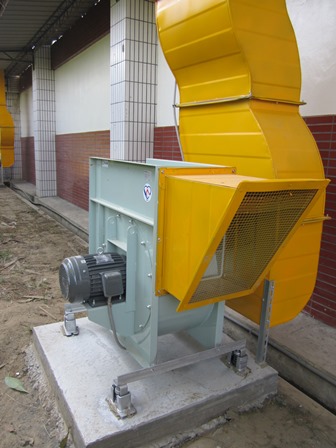

抽風使用

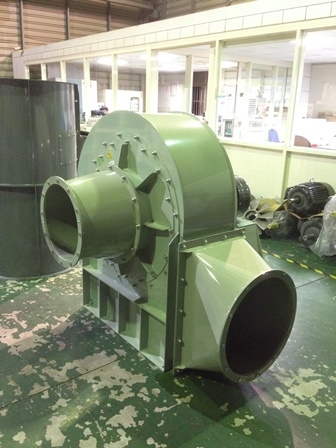

LH-2006風機

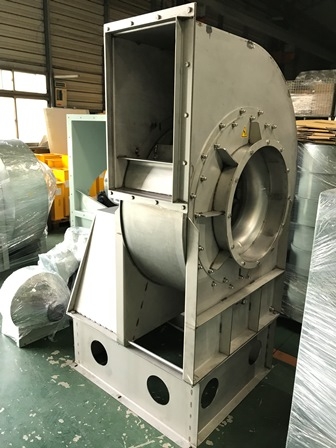

不銹鋼SUS304風機

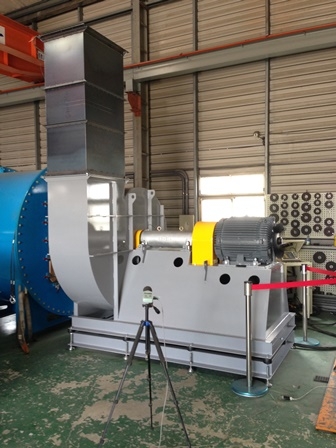

100馬風機

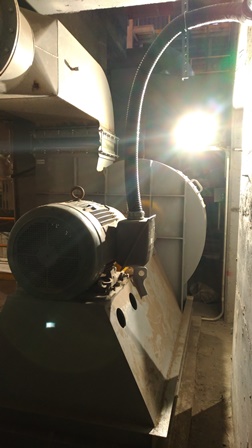

地下室抽風

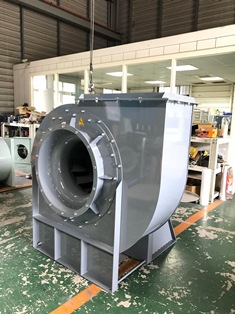

LH系列風機

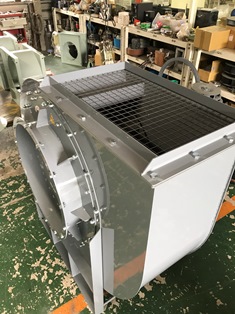

LH系列風機

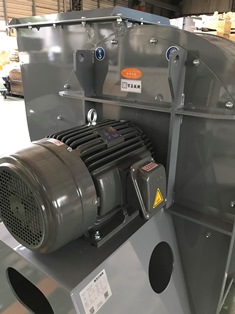

LH系列風機，抽風

變更構造示意

立式馬達
