質昌風機-NA系列

性能

馬力: 1~40 hp

風量: 20~400 cmm
靜壓: 50~850 mmaq
入口: Ø250~ Ø500

用途

  • 中大風量-中高壓
  • 機械設備排風、送風
  • 集塵設備

特性

1. 透浦葉輪，直結傳動
2. 高效率機種，多數取得節能標章
3. ISO標準測試，性能可靠
4. 1hp~50hp，60/50hz規格齊全
5. 2p轉數，體積較小
6. 高壓損濾材使用之設備
7. 製程送排風、冷熱循環送風

NA風機規格

wdt_ID no 型號 馬力hp 級數 風量cmm 靜壓mmaq 入口mm 出口mm 目錄 能效等級 節能標章 備註1 備註2 噪音 dBA
1 01 NA-150 1 2 15 - 30 180 - 110 Ø250 150/ 200/ 250/ 185x215 pdf 67 N-2602 69.4
2 02 NA-H150 1 2 15 - 35 180 - 75 Ø250 150/ 200/ 250/ 185x215 pdf 73 73 N-1744 70.2
3 03 NA-250 2 2 15 - 50 220 - 90 Ø250 150/ 200/ 250/ 185x215 pdf 73 73 N-1801 76.8
4 04 NA-300A 3 2 20 - 70 250 - 95 Ø305 150/ 200/ 250/ 185x215 pdf 74 74 N-1800 76
5 05 NA-300B 5 2 20 - 100 350 - 100 Ø305 150/ 200/ 250/ 185x215 pdf 72 72 N-1990 74.7
6 06 NA-300L 7.5 2 20 - 115 460 - 115 Ø305 150/ 200/ 250/ 185x215 pdf 71 71 N-2480 77.8
7 07 NA-300H 10 2 20 - 140 500 - 100 Ø305 150/ 200/ 250/ 185x215 pdf 73 73 N-1716 90
8 08 NA-380L 7.5 2 50 - 120 420 - 100 Ø381 150/ 200/ 250/ 185x215 pdf 69 69 N-1679 84.8
9 09 NA-380H 10 2 50 - 140 460 - 100 Ø381 150/ 200/ 250/ 185x215 pdf 71 71 N-1680 88.1
10 10 NA-1006HQ 10 2 75 - 165 360 - 100 Ø400 270x400 pdf 74 74 N-1850 87.0
11 11 NA-1006 10 2 75 - 165 360- 100 Ø381 270x350 pdf 73 N-2174 82.6
12 12 NA-1005 10 2 50 - 165 320 - 100 Ø381 270x350 pdf 67 N-2458 50Hz 78.7
13 13 NA-1506HQ 15 2 80 - 200 450 - 200 Ø381 300x400 pdf 71 N-2153 84.9
14 14 NA-1506H 15 2 80 - 150 530 - 150 Ø300 285x350 pdf 71 71 N-2563 85.9
15 15 NA-1505 15 2 50 - 215 500 - 100 Ø381 270x350 pdf 71 N-1190 50Hz
16 16 NA-1505H 15 2 50 - 175 600 - 100 Ø300 270x350 pdf 69 N-2415 50Hz 86.9
17 17 NA-2006 20 2 50 - 240 590 - 100 Ø381 270x350 pdf 72 72 N-2387 85.9
18 18 NA-2006H 20 2 50 - 200 700 - 100 Ø300 270x350 pdf 70 70 N-1891 89.6
19 19 NA-2006HQ 20 2 100 - 270 520 - 200 Ø500 340x425 pdf 72 N-2845 88.2
20 20 NA-2005 20 2 50 - 230 580 - 100 Ø381 283x372 pdf 71 N-0962 50Hz
21 21 NA-2005-P1 20 2 50 - 550 700 - 130 Ø381 250x350 pdf 70 N-1322 50Hz
22 22 NA-2506HQ 25 2 100 - 320 600 - 100 Ø500 360x450 pdf 72 N-2148 87.9
23 23 NA-3006HQ 30 2 100 - 350 560 - 100 Ø500 365x500 pdf 68 N-2291 87.5
24 24 NA-3006L 30 2 100 - 300 800 - 100 Ø400 285x400 pdf 70 N-1111
25 25 NA-3006S 30 2 100 - 360 600 - 100 Ø500 360x450 pdf 67 N-3312 92.4
26 26 NA-4006 40 2 150 - 400 650 - 200 Ø500 365x500 pdf 71 N-2914 93.2
no 型號 馬力hp 級數 風量cmm 靜壓mmaq 入口mm 出口mm 目錄 能效等級 節能標章 備註1 備註2 噪音 dBA

可用配件

  • 軸承端可改防塵型
  • 出口配件/轉圓
  • 入口風門開關
  • 可選用變頻馬達
  • 可選用防爆馬達
  • 材質可不鏽鋼製作

型錄下載

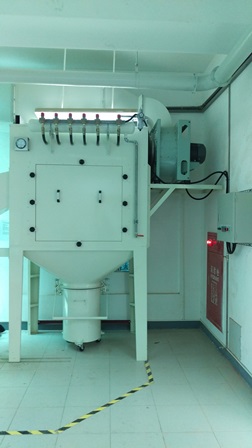

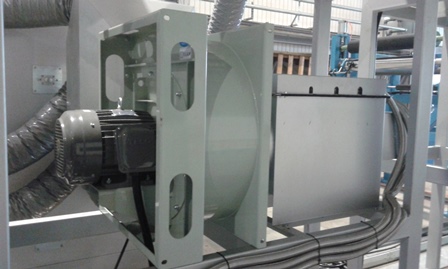

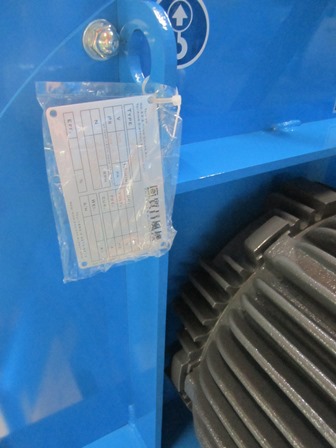

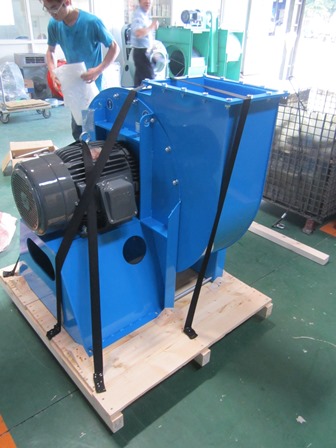

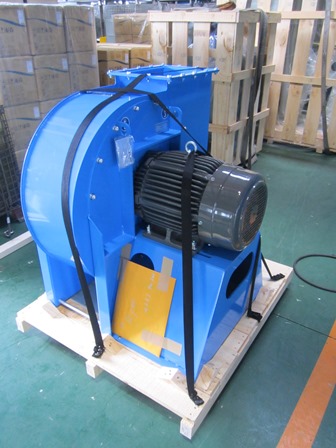

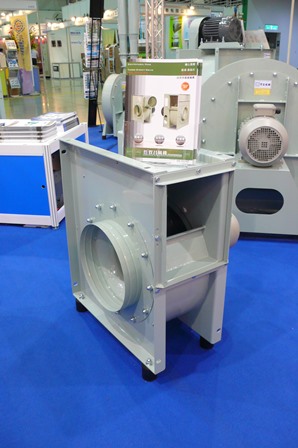

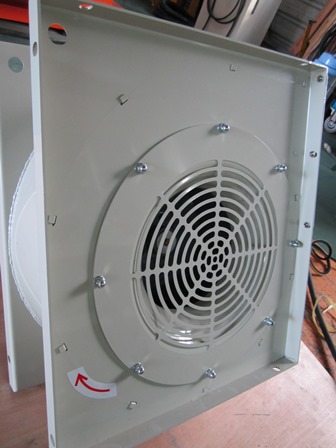

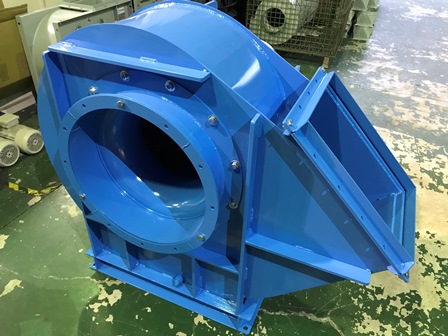

風機使用案例

變更構造示意

立式馬達
