TBNPS系列

TBNPS系列 2018-05-22T18:48:14+00:00
no-pump風機

性能

馬力: 3~20hp

風量: 100~500 cmm
靜壓: 50~200 mmaq
入口: Ø480~ Ø820

用途

  • 噴漆台專用
  • 乾式、水洗塗裝設備
  • no-pump適用

特性

1. 透浦葉輪,直結傳動
2. ISO標準測試,性能可靠
3. 以4P、6P馬達轉數設計
4. 專用於噴漆水洗台
5. 專用於乾式噴漆房
6. 適合末端抽引、過濾設備
7. 適合搭配變頻器調速

TBNPS規格

no 型號 馬力hp 級數 風量cmm 靜壓mmaq 入口mm 出口mm 目錄 能效等級 備註1 備註2 頻率Hz
no 型號 馬力hp 級數 風量cmm 靜壓mmaq 入口mm 出口mm 目錄 能效等級 備註1 備註2 頻率Hz
1 TBNPS-3046 3 4 50 - 1253 130 - 50 Ø480 315x500 pdf T-0361 60
2 TBNPS-5046 5 4 50 - 175 160 - 65 Ø480 350x500 pdf T-0111 60
3 TBNPS-7546 7.5 4 84.3 - 225 175 - 75 Ø565 380x600 pdf T-0286 60
4 TBNPS-10046 10 4 114 - 266 200 - 98 Ø680 435x680 pdf 72 N-02103 60
5 TBNPS-15046 15 4 156 -364 218 - 109 Ø720 460x700 69 N-01601 60
6 TBNPS-20046 20 4 174 - 406 277 - 127 Ø720 470x720 73 N-02072 60
7 TBNPS-3066 3 6 50 - 177 110 - 48 Ø565 380x500 N-01433 60
8 TBNPS-5066 5 6 86.7 - 231 130 - 60 Ø660 425x600 pdf N-01826 60
9 TBNPS-7566 7.5 6 92 - 324 140 - 62 Ø720 450x680 pdf N-01276 60
10 TBNPS-10066 10 6 110 - 382 151 - 76 Ø820 520x720 pdf 68 N-00683 60
11 TBNPS-15066 15 6 186 - 434 178 - 85 Ø850 550x850 74 N-01277 60
12 TBNPS-3045 3 4 50 - 140 110 - 50 Ø480 350x500 pdf N-00905 50
13 TBNPS-5045 5 4 66.9 - 178 155 - 65 Ø480 350x500 pdf T-0106 50
14 TBNPS-7545 7.5 4 85.8 - 229 185 - 115 Ø565 380x600 pdf T-0191 50
15 TBNPS-10045 10 4 112 - 298 190 - 85 Ø680 435x680 pdf T-0192 50
16 TBNPS-15045 15 4 150 - 450 205 - 50 Ø720 520x820 pdf T-0122 50

可用配件

  • 可選用變頻馬達
  • 可選用防爆馬達
  • 增設檢視門
  • 材質可不鏽鋼製作

型錄下載

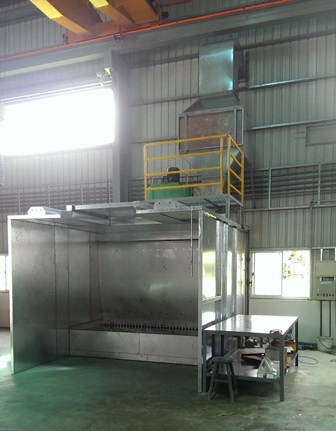

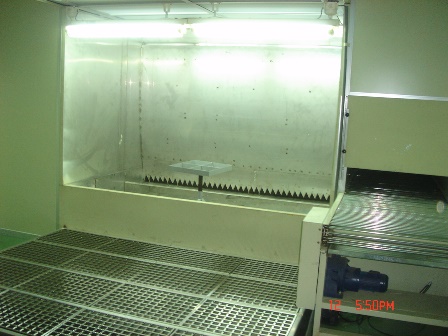

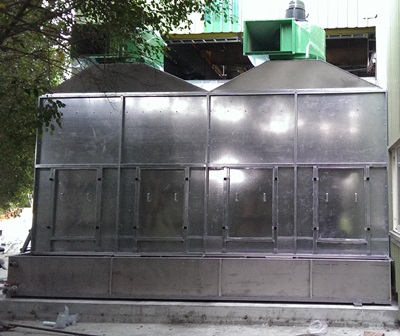

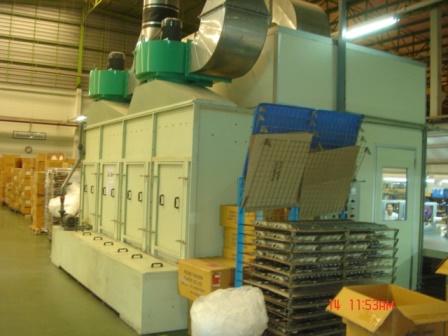

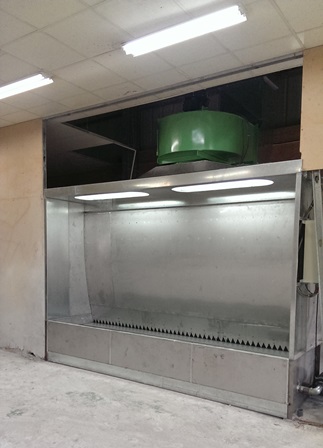

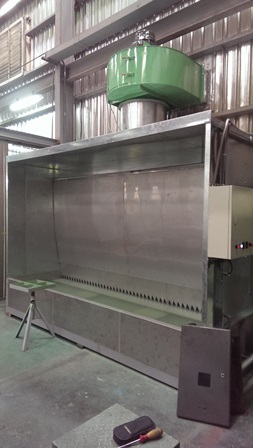

風機使用案例
