性能

馬力: 1~40 hp

風量: 40~580 cmm
靜壓: 12~300 mmaq
入口: Ø305~ Ø750

用途

  • 中大風量-油煙使用
  • 餐廚抽風
  • 空調送風
  • 後傾式葉輪-OML系列
  • 多翼式葉輪-OMV系列
  • 透浦式葉輪-OTB系列
  • 改良多翼式-OSF系列

特性

1. 後傾、多翼、透浦葉輪,皮帶傳動
2. ISO標準測試,性能可靠
3. 大風量機型
4. 適合抽油煙、餐飲業
5. 通風及建築物空調
6. 用於空調送排風
7. 常見於餐飲、料理業

O型風機規格

wdt_ID no 型號 馬力hp 級數 風量cmm 靜壓mmaq 入口mm 出口mm 目錄 能效等級 節能標章1 節能標章2 噪音 dBA 葉輪形式
1 01 OTB-355 3 4 50 - 100 130 - 50 Ø355 300x385 pdf 67 67 67 76.6 透浦
2 02 OTB-355 5 4 50 - 125 195 - 50 Ø355 300x385 pdf 67 67 67 82.0 透浦
3 03 OTB-400 3 4 50 - 110 115 - 50 Ø400 335x428 pdf 67 67 67 74.5 透浦
4 04 OTB-400 5 4 50 - 140 170 - 50 Ø400 335x428 pdf 67 67 67 80.1 透浦
5 05 OTB-450 3 4 50 - 125 100 - 50 Ø450 375x480 pdf 67 67 67 73.0 透浦
6 06 OTB-450 5 4 50 - 110 145 - 50 Ø450 375x480 pdf 67 67 67 77.6 透浦
7 07 OTB-450 7.5 4 50 - 195 240 - 50 Ø450 375x480 pdf 67 67 67 82.3 透浦
8 08 OTB-450 10 4 88 - 236 210 - 90 Ø450 375x480 pdf 68 83.7 透浦
9 09 OTB-500 3 4 75 - 150 90 - 45 Ø500 415x530 pdf 67 67 67 71.6 透浦
10 10 OTB-500 5 4 75 - 190 130 - 50 Ø500 415x530 pdf 67 67 67 76.2 透浦
11 11 OTB-500 7.5 4 75 - 230 175 - 50 Ø500 415x530 pdf 67 67 67 80.5 透浦
12 12 OTB-500 10 4 100 - 260 210 - 50 Ø500 415x530 pdf 67 67 67 83.5 透浦
13 13 OTB-560 5 4 100 - 220 115 - 50 Ø565 460x590 pdf 69 69 70 74.5 透浦
14 14 OTB-560 7.5 4 100 - 270 160 - 50 Ø565 460x590 pdf 70 70 71 78.5 透浦
15 15 OTB-560H 10 4 100 - 330 100 - 255 Ø565 460x590 pdf 70 70 70 81.4 透浦
16 16 OTB-560H 15 4 120 - 319 250 - 115 Ø565 460x590 pdf 69 69 69 85.6 透浦
17 17 OTB-630 7.5 4 100 - 300 145 - 50 Ø660 517x660 pdf 70 70 70 76.9 透浦
18 18 OTB-630 10 4 119 - 318 170 - 75 Ø660 517x660 pdf 70 70 70 79.5 透浦
19 19 OTB-630H 15 4 150 - 370 230 - 100 Ø660 517x660 pdf 69 69 69 83.5 透浦
20 20 OTB-630H 20 4 150 - 420 280 - 100 Ø660 517x660 pdf 68 68 68 86.6 透浦
21 21 OTB-710 7.5 4 100 - 320 110 - 50 Ø750 577x736 pdf 70 70 71 75.5 透浦
22 22 OTB-710 10 4 150 - 380 130 - 50 Ø750 577x736 pdf 70 70 70 78.0 透浦
23 23 OTB-710 15 4 150 - 450 175 - 50 Ø750 577x736 pdf 69 69 69 81.6 透浦
24 24 OTB-710H 20 4 200 - 500 210 - 50 Ø750 577x736 pdf 68 68 69 84.5 透浦
25 25 OTB-710H 25 4 200 - 550 240 - 50 Ø750 577x736 pdf 69 69 69 86.7 透浦
26 26 OTB-710H 30 4 200 - 600 270 - 50 Ø750 577x736 pdf 69 69 69 88.6 透浦
27 27 OTB-800 10 4 150 - 450 135 - 50 Ø850 650x830 pdf 70 70 70 76.5 透浦
28 28 OTB-800 15 4 210 - 540 170 - 50 Ø850 650x830 pdf 69 69 69 79.7 透浦
29 29 OTB-800 20 4 210 - 615 200 - 50 Ø850 650x830 pdf 68 68 69 82.4 透浦
30 30 OTB-800 25 4 210 - 660 240 - 50 Ø850 650x830 pdf 69 69 69 84.5 透浦
31 31 OTB-800 30 4 210 - 720 275 - 50 Ø850 650x830 pdf 69 69 69 86.5 透浦
33 33 OML-20 1 4 25 - 41 42 - 12 Ø305 250x345 pdf 0 後傾
34 34 OML-20 2 4 30 - 50 64 - 25 Ø305 250x345 pdf 0 後傾
35 35 OML-25 2 4 67 - 89 51 - 22 Ø381 300x400 pdf 0 後傾
36 36 OML-25 3 4 75 - 102 59 - 25 Ø381 300x400 pdf 0 後傾
37 37 OML-30 3 4 95 - 127 42 - 22 Ø458 370x480 pdf 0 後傾
38 38 OML-30 5 4 120 - 160 67 - 33 Ø458 370x480 pdf 0 後傾
39 39 OML-35 5 4 154 - 205 51 - 25 Ø565 450x500 pdf 0 後傾
40 40 OML-35 7.5 4 160 - 213 52 - 26 Ø565 450x500 pdf 0 後傾
41 41 OML-40 5 4 184 - 245 42 - 24 Ø660 500x600 pdf 0 後傾
42 42 OML-40 7.5 4 214 - 285 60 - 31 Ø660 500x600 pdf 0 後傾
43 43 OML-40 10 4 257 - 329 57 - 23 Ø660 500x600 pdf 0 後傾
44 44 OML-45 7.5 4 214 - 286 50 - 24 Ø750 530x680 pdf 0 後傾
45 45 OML-45 10 4 255 - 330 70 - 37 Ø750 530x680 pdf 0 後傾
46 46 OML-45 15 4 263 - 337 82 - 51 Ø750 530x680 pdf 0 後傾
47 47 OML-50TB 10 4 262 - 336 83 - 43 Ø750 580x720 pdf 0 後傾
48 48 OML-50TB 15 4 286 - 368 127 - 73 Ø750 580x720 pdf 0 後傾
49 49 OMV-20 1 4 32 - 52 28 - 9 Ø305 250x345 pdf 0 多翼
50 50 OMV-20 2 4 35 - 59 50 - 23 Ø305 250x345 pdf 0 多翼
51 51 OMV-25 2 4 64 - 88 29 - 14 Ø381 300x400 pdf 0 多翼
52 52 OMV-25 3 4 69 - 97 35 - 21 Ø381 300x400 pdf 0 多翼
53 53 OMV-30 3 4 91 - 127 32 - 18 Ø458 370x480 pdf 0 多翼
54 54 OMV-30 5 4 124 - 166 33 - 11 Ø458 370x480 pdf 0 多翼
55 55 OMV-35 5 4 151 - 211 35 - 17 Ø565 450x500 pdf 0 多翼
56 56 OMV-35 7.5 4 155 - 217 47 - 30 Ø565 450x500 pdf 0 多翼
57 57 OMV-40 7.5 4 204 - 272 28 - 10 Ø660 500x600 pdf 0 多翼
58 58 OMV-40 10 4 188 - 280 63 - 42 Ø660 500x600 pdf 0 多翼
59 59 OMV-45 7.5 4 218 - 292 48 - 38 Ø750 530x680 pdf 0 多翼
60 60 OMV-45 10 4 225 - 300 66 - 49 Ø750 530x680 pdf 0 多翼
61 61 OMV-50 10 4 254 - 326 49 - 43 Ø750 580x720 pdf 0 多翼
62 62 OMV-50 15 4 310 - 380 54 - 38 Ø750 580x720 pdf 0 多翼
63 63 OML-40L 7.5 4 136 - 204 144 - 99 Ø660 500x600 pdf 0 多翼
64 64 OML-40L 10 4 152 - 228 178 - 123 Ø660 500x600 pdf 0 多翼
65 65 OML-40H 10 4 248 - 330 68 - 29 Ø660 500x600 pdf 0 多翼
66 66 OML-40H 10 4 225 - 313 89 - 57 Ø660 500x600 pdf 0 多翼
67 67 OSF-315 1 4 35 - 70 32 - 10 Ø315 250x300 pdf 54 多翼
68 68 OSF-315 2 4 40 - 85 48 - 14 Ø315 250x300 pdf 54 多翼
69 69 OSF-315 3 4 50 - 90 60 - 16 Ø315 250x300 pdf 56 多翼
70 70 OSF-350 2 4 50 - 100 40 - 12 Ø350 280x340 pdf 54 多翼
71 71 OSF-350 3 4 55 - 110 52 - 16 Ø350 280x340 pdf 56 多翼
72 72 OSF-350 5 4 65 - 130 70 - 20 Ø350 280x340 pdf 56 多翼
73 73 OSF-400 2 4 60 - 110 36 - 10 Ø400 315x380 pdf 54 多翼
74 74 OSF-400 3 4 65 - 130 44 - 14 Ø400 315x380 pdf 56 多翼
75 75 OSF-400 5 4 75 - 150 60 - 16 Ø400 315x380 pdf 56 多翼
76 76 OSF-400 7.5 4 90 - 130 78 - 22 Ø400 315x380 pdf 58 多翼
77 77 OSF-450 3 4 80 - 150 36 - 12 Ø450 355x430 pdf 56 多翼
78 78 OSF-450 5 4 90 - 180 52 - 16 Ø450 355x430 pdf 56 多翼
79 79 OSF-450 7.5 4 110 - 210 68 - 20 Ø450 355x430 pdf 58 多翼
80 80 OSF-450 10 4 110 - 240 80 - 220 Ø450 355x430 pdf 57 多翼
81 81 OSF-500 3 4 80 - 175 32 - 10 Ø500 395x475 pdf 56 多翼
82 82 OSF-500 5 4 110 - 210 44 - 14 Ø500 395x475 pdf 56 多翼
83 83 OSF-500 7.5 4 120 - 230 58 - 18 Ø500 395x475 pdf 58 多翼
84 84 OSF-500 10 4 130 - 260 70 - 20 Ø500 395x475 pdf 57 多翼
85 85 OSF-560 3 4 100 - 210 28 - 10 Ø560 445x535 pdf 56 多翼
86 86 OSF-560 5 4 120 - 240 40 - 12 Ø560 445x535 pdf 56 多翼
87 87 OSF-560 7.5 4 135 - 285 50 - 16 Ø560 445x535 pdf 58 多翼
88 88 OSF-560 10 4 150 - 300 60 - 20 Ø560 445x535 pdf 57 多翼
89 89 OSF-560 15 4 180 - 345 80 - 26 Ø560 445x535 pdf 57 多翼
90 90 OSF-630 5 4 140 - 300 34 - 12 Ø630 500x600 pdf 多翼
91 91 OSF-630 7.5 4 160 - 340 44 - 14 Ø630 500x600 pdf 多翼
92 92 OSF-630 10 4 180 - 360 56 - 18 Ø630 500x600 pdf 多翼
93 93 OSF-630 15 4 200 - 420 70 - 22 Ø630 500x600 pdf 多翼
no 型號 馬力hp 級數 風量cmm 靜壓mmaq 入口mm 出口mm 目錄 能效等級 節能標章1 節能標章2 噪音 dBA 葉輪形式

可用配件

  • 可選用變頻馬達
  • 增設洩水孔/檢視門
  • 小型機種可做出口轉圓
  • 大型風機可加槽鋼座
  • 材質可不鏽鋼製作

型錄下載

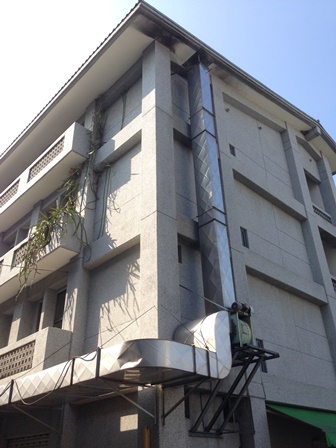

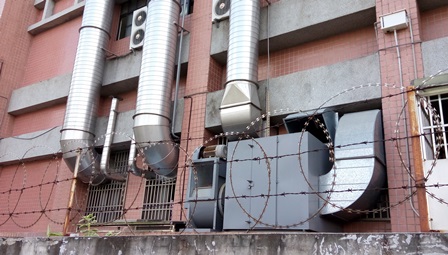

風機使用案例
