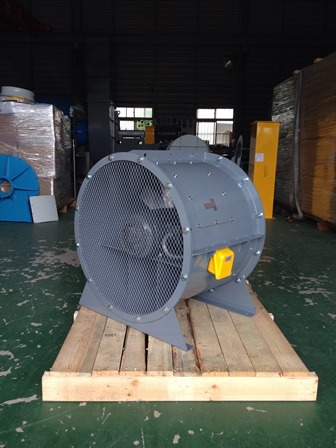

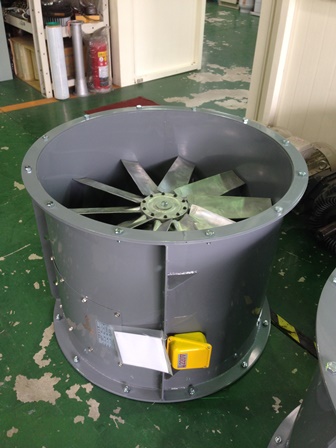

質昌風機-軸流式-MD系列

性能

馬力: 1~40 hp

風量: 100~900 cmm
靜壓: 15~260 mmaq
入口: Ø570~ Ø900

用途

  • 隧道施工送風
  • 營建工程送風
  • 消防排煙/送風
  • 強制換氣

特性

1. 直結傳動
2. 大風量機型
3. MR適合接管
4. MR適合搭配變頻器
5. 強力通風、消防排煙

MD規格

no 型號 馬力hp 級數 風量cmm 靜壓mmaq 入口mm 出口mm 目錄 能效等級 節能標章1 節能標章2 備註1 備註2 2D圖
no 型號 馬力hp 級數 風量cmm 靜壓mmaq 入口mm 出口mm 目錄 能效等級 節能標章1 節能標章2 備註1 備註2 2D圖
01 MR-106 1 4 77 - 40 14 - 49 Ø400 Ø400 N-2919
02 MR-106HQ 1 4 80 - 40 13 - 52 Ø450 Ø450 N-2720
03 MR-206 2 4 109 - 56 16 - 55 Ø450 Ø450 N-2676
04 MR-206HQ 2 4 125 - 63 21 - 69 Ø500 Ø500 N-2638
05 MR-306 3 4 152 - 76 25 - 75 Ø500 Ø500 N-2639
06 MR-306HQ 3 4 164 - 80 25 - 75 Ø560 Ø560 N-2585
07 MR-506 5 4 204 - 100 30 - 89 Ø560 Ø560 N-2586
08 MR-506TB 5 4 188 - 96 36 - 102 Ø560 Ø560 N-2711
09 MR-506HQ 5 4 232 - 116 32 - 107 Ø630 Ø630 N-2562
10 MR-706 7.5 4 288 - 143 37 - 106 Ø630 Ø630 N-2643t
11 MR-706HQ 7.5 4 288 - 144 39 - 134 Ø710 Ø710 N-2519
12 MR-1006 10 4 357 - 179 44 - 139 Ø710 Ø710 N-2520
13 MR-1006TB 10 4 346 - 174 60 - 163 Ø710 Ø710 N-2705
14 MR-1506 15 4 423 - 212 50 - 150 Ø800 Ø800 N-2488t
15 MR-2006 20 4 529 - 263 60 - 165 Ø800 Ø800 N-2550t
16 MR-2506 25 4 564 - 280 82 - 219 Ø900 Ø900 N-2654
17 MR-3006 30 4 589 - 295 128 - 230 Ø900 Ø900 N-2627

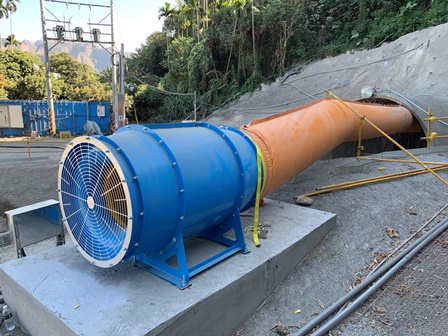

18 MR-4006 40 4 765 - 326 93 - 243 Ø900 Ø900 IT19-722
19 MD-22 2 4 100 20 Ø570 Ø570 N-0719
20 MD-24 2 4 150 20 Ø620 Ø620 N-0704
21 MD-26 3 4 230 20 Ø670 Ø670 N-0708
22 MD-28 5 4 350 20 Ø720 Ø720 N-0712
23 MD-32 7.5 4 400 30 Ø820 Ø820 N-0726
24 MD-34 10 4 540 30 Ø870 Ø870 N-0740
25 MD-36 15 4 720 30 Ø920 Ø920 N-0730

可用配件

  • 置地腳架

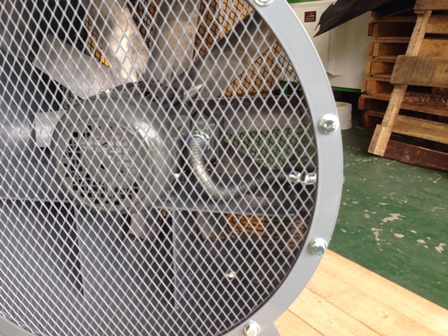

  • 出口/入口護網

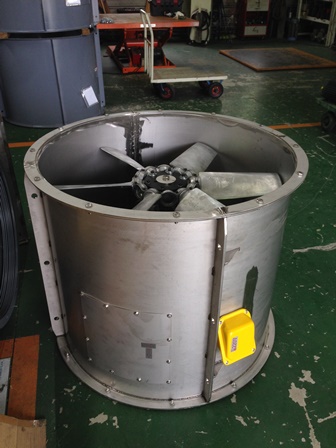

  • 風殼材質可不鏽鋼製作

型錄下載

風機使用案例

探索更強大的風量,來自於流場設計(M型風機-新發行)

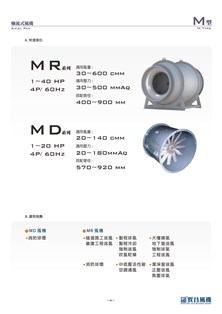

M型風機-快速索引

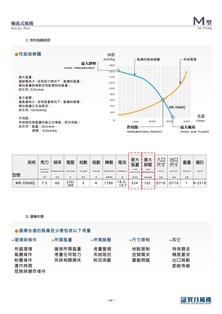

軸流風機-性能曲線

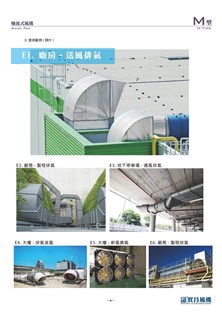

廠房-送風排氣

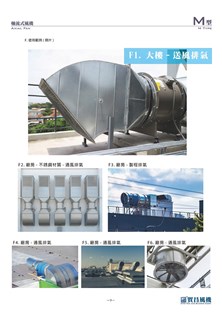

大樓-消防送風,消防排煙

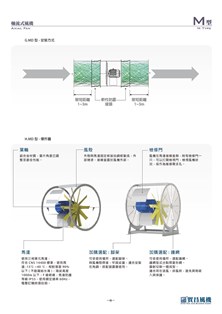

MD系列-適用工廠消防

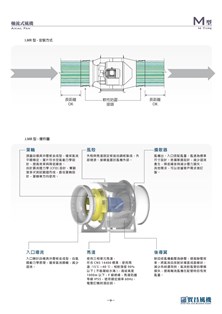

MR型-適用長管路送風

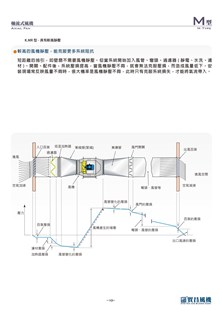

MR系列風機,較高靜壓設計

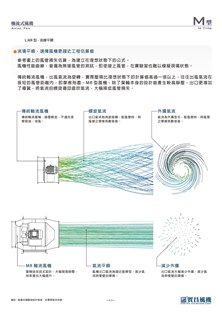

MR系列風機-流場平順
