HL系列

HL系列 stchang 2019-06-12T18:08:05+08:00

cata-pic-hl

性能

馬力: 12W~1hp

風量: 2~50 cmm
靜壓: 5~250 mmaq
入口: Ø75~Ø250

用途

小型風機-泛用型
機械設備排風、送風
空調送排風

特性

1. 小型風機-透浦葉輪，直結傳動
2. ISO標準測試，性能可靠
3. 2p、4p、6p轉數可選擇
4. 強力通風，如抽氣、散熱
5. 空調送排風、機械送排風

HL規格

no	型號	馬力hp	級數	風量cmm	靜壓mmaq	入口mm	出口mm	目錄	能效等級	節能標章1	節能標章2	中國能效	備註1	備註2	噪音 dBA	入口護網	入口風門開關
no	型號	馬力hp	級數	風量cmm	靜壓mmaq	入口mm	出口mm	目錄	能效等級	節能標章1	節能標章2	中國能效	備註1	備註2	噪音 dBA	入口護網	入口風門開關
01	HL-100	0.07 (50w)	2	2 - 6	50 -20	Ø100/ Ø125	Ø75/ Ø100		47						68	-	-
02	HL-125	0.125 (95w)	2	3 - 9	55 - 20	100/ 125/ 150	100/ 125/ 150		49				有三相		69	可	可
03	HL-150	0.25 (187w)	2	5 - 13	100 - 30	100/ 125/ 150	100/ 125/ 150		58				有三相		72	可	-
04	HL-150L	0.5	2	5 - 17	150 - 50	100/ 125/ 150	100/ 125/ 150		57				有三相		81	可	可
05	HL-150H	1	2	5 - 25	240 - 50	100/ 125/ 150	100/ 125/ 150		67				有三相		84	可	可
06	HL-200	0.5	2	10 - 30	130 - 35	Ø200	Ø200		57				有三相		78	可	-
07	HL-200S	0.33 (250w)	2	10 - 20	65 - 20	Ø200	Ø200		44						76	-	-
08	HL-250	1	2	10 - 40	120 - 35	Ø250	Ø250		65						78	-	-
09	HL-404	0.02 (18w)	4	1.5 - 3.5	17 - 8	Ø100/ Ø125	Ø75/ Ø125								53	-	-
10	HL-504	0.04 (30w)	4	1.5 - 3.5	21 - 9	100/ 125/ 150	100/ 125/ 150								52	可	可
11	HL-604	0.04 (30w)	4	2 - 6	30 - 10	100/ 125/ 150	100/ 125/ 150								55	可	-
12	HL-406	0.02 (12w)	6	1 - 2.8	12 - 5	Ø100/ Ø125	Ø100								45	-	-
13	HL-506	0.02 (12w)	6	1 - 3.5	12 - 4.5	100/ 125/ 150	100/ 125/ 150								48	可	可
14	HL-606	0.02 (12w)	6	1.5 - 4.5	16 - 7	100/ 125/ 150	100/ 125/ 150								49	可	-
15	HL-804	0.17 (125w)	4	7 - 17	40 - 17	Ø200	Ø200								64	-	-
16	HL-806	0.05 (40w)	6	4 - 12	22 - 10	Ø200	Ø200								55	-	-
17	HL-S65	0.17 (125w)	2	1 - 5	120 - 25	-	Ø65						TX-220			可	可
18	HL-L65	0.25 (187w)	2	1 - 5.5	175 - 50	-	Ø65						TX-260			可	可

可用配件

出口配件
部分機種可選入口風門
部分機種可選入口防護網
1HP以上，材質可不鏽鋼製作
1HP以上，可選用變頻馬達
1HP以上，可選用防爆馬達
部分機種有不鏽鋼庫存
(HL-125、HL-150、HL-200)

型錄下載

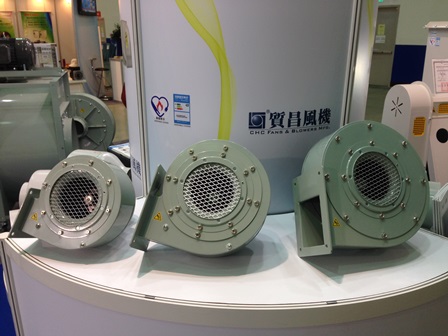

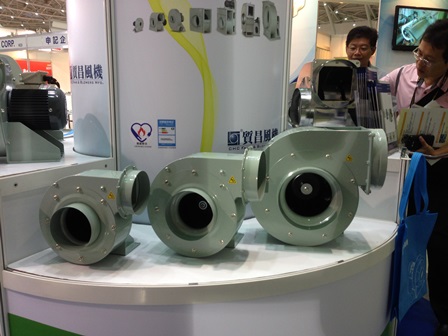

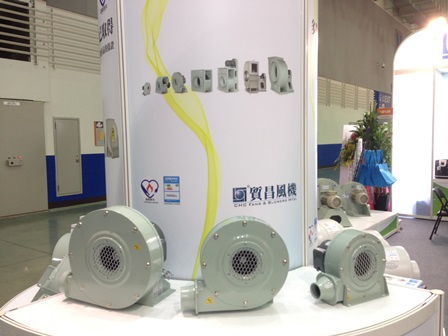

風機使用案例
