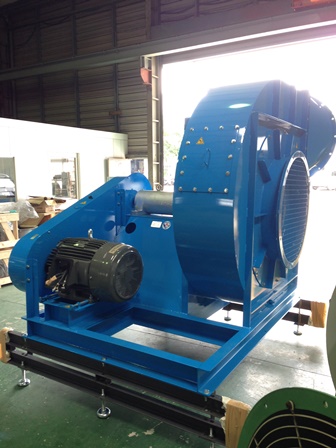

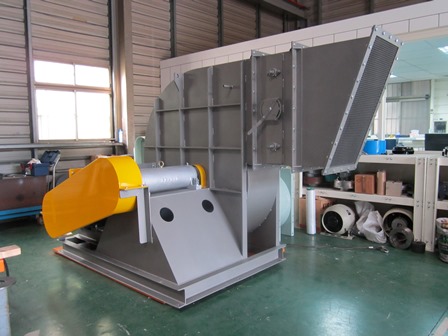

B型皮帶式風機

性能

馬力: 3~150 hp

風量: 42~1200 cmm
靜壓: 20~800 mmaq
入口: Ø355~ Ø1250

用途

  • 中大風量-皮帶式
  • 產業製程專用
  • 抽風
  • 送風

特性

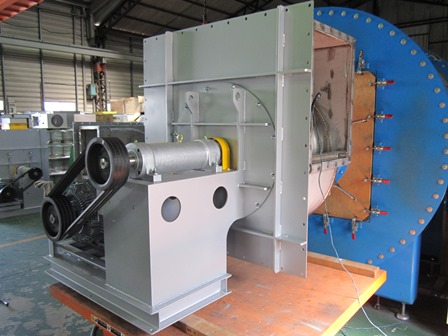

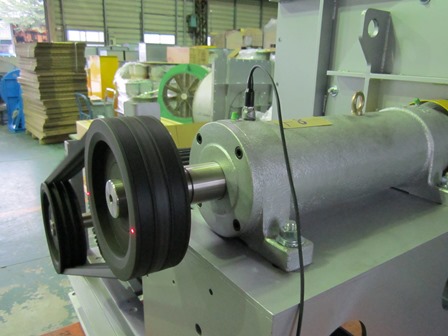

1. 透浦葉輪,皮帶傳動

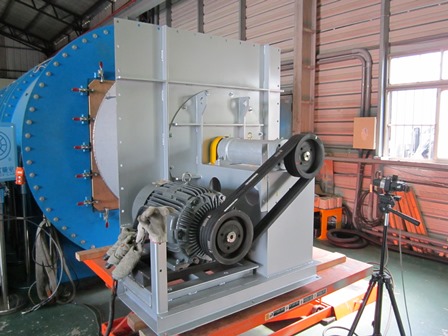

2. ISO標準測試,性能可靠
3. 大風量機型

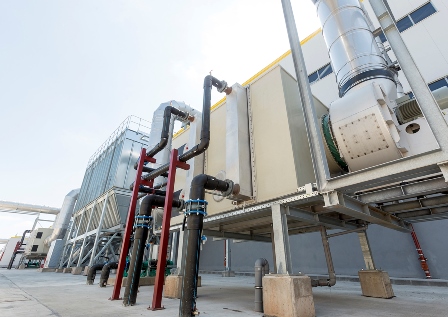

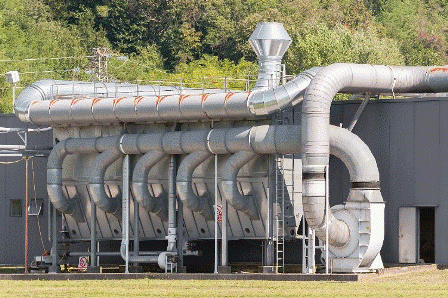

4. 工廠集塵與排氣

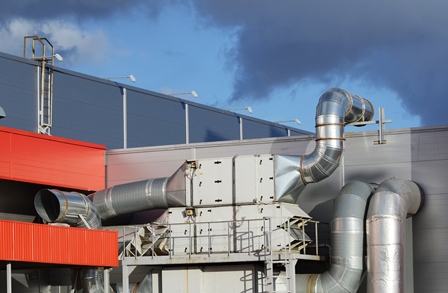

5. 通風及建築物空調
6. 空調送排風、機械送排風
7. 排風、送風

B型風機規格

no 型號 馬力hp 級數 風量cmm 靜壓mmaq 入口mm 出口mm 目錄 能效等級 節能標章-IE3 節能標章-IE3變頻 中國能效 備註1 備註2 2D圖
no 型號 馬力hp 級數 風量cmm 靜壓mmaq 入口mm 出口mm 目錄 能效等級 節能標章-IE3 節能標章-IE3變頻 中國能效 備註1 備註2 2D圖
1 B44-560 3 4 20 - 80 210 - 90 315 215x350 pdf 70 取得 取得 1級
2 B44-560 5 4 30 - 100 315 - 90 315 215x350 pdf 71 取得 取得 1級
3 B44-560 7.5 4 30 - 120 420 - 135 315 215x350 pdf 71 取得 取得 1級
4 B44-560 10 4 35 - 130 510 - 165 315 215x350 pdf 71 取得 取得 1級
5 B44-630 5 4 30 - 120 270 - 90 355 250x400 pdf 71 取得 取得 1級
6 B44-630 7.5 4 40 - 140 360 - 120 355 250x400 pdf 71 取得 取得 1級
7 B44-630 10 4 40 - 150 435 - 150 355 250x400 pdf 71 取得 取得 1級
8 B44-630 15 4 50 - 170 570 - 180 355 250x400 pdf 71 取得 取得 1級
9 B44-630 20 4 50 - 190 690 - 225 355 250x400 pdf 69 取得 取得 1級
10 B44-710 7.5 4 40 - 160 375 - 90 400 280x450 pdf 69 取得 取得 1級
11 B44-710 10 4 50 - 175 375 - 120 400 280x450 pdf 71 取得 取得 1級
12 B44-710 15 4 50 - 200 480 - 150 400 280x450 pdf 71 取得 取得 1級 N-01988
13 B44-710 20 4 60 - 220 600 - 180 400 280x450 pdf 69 取得 取得 1級 N-02044
14 B44-710 25 4 60 - 250 690 - 210 400 280x450 pdf 69 取得 取得 1級
15 B44-800 10 4 80 - 200 320 - 100 450 315x500 pdf 70 取得 取得 1級
16 B44-800 15 4 60 - 230 420 - 140 450 315x500 pdf 71 取得 取得 1級
17 B44-800 20 4 70 - 260 520 - 160 450 315x500 pdf 69 取得 取得 1級
18 B44-800 25 4 80 - 280 600 - 200 450 315x500 pdf 69 取得 取得 1級 N-01543
19 B44-800 30 4 80 - 290 680 - 200 450 315x500 pdf 70 取得 取得 1級
20 B44-900 15 4 80 - 260 360 - 120 500 355x560 pdf 70 取得 取得 1級
21 B44-900 20 4 80 - 300 440 - 140 500 355x560 pdf 69 取得 取得 1級
22 B44-900 25 4 80 - 320 520 - 160 500 355x560 pdf 69 取得 取得 1級
23 B44-900 30 4 90 - 340 600 - 200 500 355x560 pdf 70 取得 取得 1級 N-01593
24 B44-900 40 4 100 - 360 720 - 240 500 355x560 pdf 70 取得 取得 1級
25 B44-900 50 4 100 - 400 820 - 280 500 355x560 pdf 70 取得 取得 1級
26 B44-1000 20 4 90 - 330 400 - 120 560 400x630 pdf 70 取得 取得 1級
27 B44-1000 25 4 90 - 360 440 - 140 560 400x630 pdf 69 取得 取得 1級
28 B44-1000 30 4 115 - 290 520 - 160 560 400x630 pdf 70 取得 取得 1級
29 B44-1000 40 4 120 - 420 640 - 200 560 400x630 pdf 70 取得 取得 1級
30 B44-1000 50 4 120 - 450 720 - 240 560 400x630 pdf 70 取得 取得 1級
31 B44-1000 60 4 120 - 480 800 - 260 560 400x630 pdf 70 取得 1級
32 B44-1000 75 4 150 - 510 920 - 300 560 400x630 pdf 70 取得 1級
33 B44-1120 30 4 120 - 440 440 - 140 630 450x710 pdf 70 取得 取得
34 B44-1120 40 4 120 - 480 520 - 160 630 450x710 pdf 70 取得 取得
35 B44-1120 50 4 140 - 520 620 - 200 630 450x710 pdf 70 取得 取得
36 B44-1120 60 4 160 - 560 700 - 240 630 450x710 pdf 70 取得
37 B44-1120 75 4 160 - 600 820 - 260 630 450x710 pdf 70 取得
38 B44-1120 100 4 180 - 660 980 - 320 630 450x710 pdf 70 取得
39 B44-1250 40 4 160 - 560 460 - 140 710 450x750 pdf 70 取得 取得
40 B44-1250 50 4 160 - 600 520 - 160 710 450x750 pdf 70 取得 取得
41 B44-1250 60 4 180 - 640 600 - 200 710 450x750 pdf 70 取得 N-01731
42 B44-1250 75 4 200 - 700 700 - 220 710 450x750 pdf 70 取得
43 B44-1250 100 4 200 - 760 840 - 280 710 450x750 pdf 70 取得
44 B59-500 5 4 35 - 115 190 - 80 400 265x480 pdf 70 取得 取得 1級
45 B59-500 7.5 4 45 - 145 300 - 125 400 265x480 pdf 70 取得 取得 1級
46 B59-500 10 4 50 - 160 365 - 150 400 265x480 pdf 69 取得 取得 1級
47 B59-560 7.5 4 50 - 170 260 - 105 450 295x535 pdf 70 取得 取得 2級
48 B59-560 10 4 55 - 185 315 - 130 450 295x535 pdf 69 取得 取得 2級
49 B59-560 15 4 65 - 210 410 - 170 450 295x535 pdf 68 取得 取得 2級
50 B59-630 10 4 65 - 215 270 - 110 500 330x600 pdf 69 取得 取得 2級
51 B59-630 15 4 75 - 245 355 - 145 500 330x600 pdf 68 取得 取得 2級
52 B59-630 20 4 85 - 270 430 - 175 500 330x600 pdf 68 取得 取得 2級
53 B59-710 15 4 80 - 280 310 - 130 560 365x665 pdf 68 取得 取得 2級 N-01751
54 B59-710 20 4 100 - 310 380 - 150 560 365x665 pdf 68 取得 取得 2級 N-01940
55 B59-710 25 4 100 - 330 440 - 180 560 365x665 pdf 68 取得 取得 2級
56 B59-800 15 4 100 - 320 270 - 110 630 405x735 pdf 68 取得 取得 2級 N-01685
57 B59-800 20 4 110 - 360 330 - 140 630 405x735 pdf 68 取得 取得 2級
58 B59-800 25 4 120 - 380 380 - 160 630 405x735 pdf 68 取得 取得 2級
59 B59-800 30 4 120 - 400 430 - 180 630 405x735 pdf 68 取得 取得 2級
60 B59-900 20 4 125 - 410 280 - 120 710 450x820 pdf 68 取得 取得 2級
61 B59-900 25 4 140 - 440 325 - 140 710 450x820 pdf 68 取得 取得 2級
62 B59-900 30 4 140 - 375 370 - 150 710 450x820 pdf 68 取得 取得 2級 N-01901
63 B59-900 40 4 160 - 520 445 - 180 710 450x820 pdf 68 取得 取得 2級 N-01793
64 B59-1000 25 4 160 - 520 280 - 120 800 505x920 pdf 68 取得 取得 2級
65 B59-1000 30 4 160 - 540 320 - 130 800 505x920 pdf 68 取得 取得 2級
66 B59-1000 40 4 180 - 600 390 - 160 800 505x920 pdf 68 取得 取得 2級
67 B59-1000 50 4 200 - 640 450 - 180 800 505x920 pdf 69 取得 取得 2級
68 B59-1120 40 4 220 - 690 330 - 130 900 570x1035 pdf 68 取得 取得
69 B59-1120 50 4 240 - 760 380 - 160 900 570x1035 pdf 69 取得 取得
70 B59-1120 60 4 240 - 800 430 - 180 900 570x1035 pdf 68 取得
71 B59-1120 75 4 280 - 860 500 - 200 900 570x1035 pdf 68 取得
72 B59-1250 50 4 270 - 930 330 - 130 1000 640x1160 pdf 69 取得 取得
73 B59-1250 60 4 300 - 930 370 - 150 1000 640x1160 pdf 68 取得
74 B59-1250 75 4 300 - 1020 180 - 430 1000 640x1160 pdf 68 取得
75 B59-1250 100 4 330 - 1110 520 - 210 1000 640x1160 pdf 68 取得
76 B59-1400 50 4 330 - 1020 280 - 120 1120 720x1300 pdf 68 取得 取得
77 B59-1400 60 4 330 - 1110 320 - 130 1120 720x1300 pdf 68 取得
78 B59-1400 75 4 360 - 1170 370 - 150 1120 720x1300 pdf 68 取得
79 B59-1400 100 4 390 - 1290 450 - 180 1120 720x1300 pdf 68 取得
80 B70-500 3 4 40 - 140 130 - 40 450 325x480 pdf 68 取得 取得 2級
81 B70-500 5 4 50 - 160 180 - 50 450 325x480 pdf 69 取得 取得 2級
82 B70-500 7.5 4 60 - 190 240 - 70 450 325x480 pdf 70 取得 取得 2級
83 B70-500 10 4 60 - 210 280 - 80 450 325x480 pdf 69 取得 取得 2級
84 B70-560 5 4 60- 190 160 - 50 500 360x530 pdf 69 取得 取得 2級
85 B70-560 7.5 4 60 - 220 210 - 60 500 360x530 pdf 70 取得 取得 2級
86 B70-560 10 4 70 - 240 250 - 70 500 360x530 pdf 69 取得 取得 2級
87 B70-560 15 4 80 - 280 330 - 100 500 360x530 pdf 68 取得 取得 2級
88 B70-630 7.5 4 70 - 250 180 - 50 560 400x590 pdf 70 取得 取得 2級
89 B70-630 10 4 80 - 280 220 - 60 560 400x590 pdf 69 取得 取得 2級
90 B70-630 15 4 90 - 320 280 - 80 560 400x590 pdf 68 取得 取得 2級
91 B70-630 20 4 100 - 350 340 - 100 560 400x590 pdf 68 取得 取得 2級
92 B70-710 10 4 90 - 315 190 - 50 630 445x655 pdf 69 取得 取得 2級
93 B70-710 15 4 105 - 360 250 - 70 630 445x655 pdf 68 取得 取得 2級 N-01652
94 B70-710 20 4 120 - 405 300 - 90 630 445x655 pdf 68 取得 取得 2級
95 B70-710 25 4 120 - 435 350 - 100 630 445x655 pdf 68 取得 取得 2級 N-01707
96 B70-800 15 4 160 - 420 210 - 60 710 500x735 pdf 68 取得 取得 2級
97 B70-800 20 4 170 - 480 260 - 70 710 500x735 pdf 68 取得 取得 2級 N-01896
98 B70-800 25 4 180 - 500 300 - 90 710 500x735 pdf 68 取得 取得 2級 N-01947
99 B70-800 30 4 160 - 540 340 - 100 710 500x735 pdf 68 取得 取得 2級 N-01803
100 B70-900 20 4 160 - 540 220 - 60 800 560x830 pdf 68 取得 取得 2級
101 B70-900 25 4 180 - 600 250 - 70 800 560x830 pdf 68 取得 取得 2級
102 B70-900 30 4 190 - 640 290 - 80 800 560x830 pdf 68 取得 取得 2級
103 B70-900 40 4 200 - 700 350 - 100 800 560x830 pdf 68 取得 取得 2級 N-01867
104 B70-900 50 4 220 - 740 400 - 120 800 560x830 pdf 68 取得 取得 2級
105 B70-1000 25 4 210 - 690 220 - 60 900 630x930 pdf 68 取得 取得 2級
106 B70-1000 30 4 210 - 720 250 - 70 900 630x930 pdf 68 取得 取得 2級
107 B70-1000 40 4 240 - 810 300 - 90 900 630x930 pdf 68 取得 取得 2級 N-01839
108 B70-1000 50 4 240 - 870 350 - 100 900 630x930 pdf 68 取得 取得 2級
109 B70-1000 60 4 270 - 930 390 - 120 900 630x930 pdf 68 取得 2級
110 B70-1120 30 4 240 - 840 210 - 60 1000 705x1040 pdf 68 取得 取得
111 B70-1120 40 4 280 - 920 250 - 70 1000 705x1040 pdf 68 取得 取得 N-01682
112 B70-1120 50 4 280 - 1000 290 - 90 1000 705x1040 pdf 68 取得 取得
113 B70-1120 60 4 320 - 1080 330 - 100 1000 705x1040 pdf 68 取得
114 B70-1120 75 4 360 - 1160 390 - 110 1000 705x1040 pdf 68 取得
115 B70-1250 40 4 320 - 1080 220 - 70 1120 790x1165 pdf 68 取得 取得
116 B70-1250 50 4 360 - 1160 260 - 80 1120 790x1165 pdf 68 取得 取得
117 B70-1250 60 4 360 - 1280 290 - 80 1120 790x1165 pdf 68 取得
118 B70-1250 75 4 400 - 1360 340 - 100 1120 790x1165 pdf 68 取得
119 B70-1250 100 4 480 - 1480 410 - 120 1120 790x1165 pdf 68 取得
120 B70-1400 40 4 350 - 1250 190 - 60 1250 880x1305 pdf 68 取得 取得
121 B70-1400 50 4 400 - 1350 220 - 70 1250 880x1305 pdf 68 取得 取得
122 B70-1400 60 4 450 - 1450 250 - 70 1250 880x1305 pdf 68 取得
123 B70-1400 75 4 450 - 1550 290 - 90 1250 880x1305 pdf 68 取得
124 B70-1400 100 4 500 - 1700 350 - 100 1250 880x1305 pdf 68 取得
125 B74-560 5 4 70 - 220 115 - 45 560 379x716 pdf 70 取得 取得 2級
126 B74-560 7.5 4 80 - 250 155 - 60 560 379x716 pdf 70 取得 取得 2級
127 B74-560 10 4 80 - 280 185 - 70 560 379x716 pdf 69 取得 取得 2級
128 B74-560 15 4 100 - 220 245 - 95 560 379x716 pdf 68 取得 取得 2級
129 B74-630 7.5 4 90 - 190 135 - 50 630 420x800 pdf 68 取得 取得 2級
130 B74-630 10 4 100 -320 160 - 60 630 420x800 pdf 70 取得 取得 2級
131 B74-630 15 4 110 - 370 215 - 80 630 420x800 pdf 70 取得 取得 2級
132 B74-630 20 4 120 - 400 260 - 100 630 420x800 pdf 68 取得 取得 2級
133 B74-710 10 4 120 - 375 140 - 55 710 470x900 pdf 72 取得 取得 2級
134 B74-710 15 4 135 - 420 185 - 70 710 470x900 pdf 70 取得 取得 2級 N-02041
135 B74-710 20 4 150 - 465 220 - 85 710 470x900 pdf 70 取得 取得 2級
136 B74-710 25 4 150 - 510 260 - 100 710 470x900 pdf 71 取得 取得 2級
137 B74-800 10 4 140 - 440 120 - 45 800 530x1000 pdf 71 取得 取得 2級
138 B74-800 15 4 160 - 500 155 - 60 800 530x1000 pdf 72 取得 取得 2級
139 B74-800 20 4 160 - 560 190 - 70 800 530x1000 pdf 70 取得 取得 2級
140 B74-800 25 4 180 - 600 220 - 85 800 530x1000 pdf 70 取得 取得 2級
141 B74-800 30 4 200 - 620 245 - 95 800 530x1000 pdf 71 取得 取得 2級
142 B74-900 20 4 200 - 640 160 - 60 900 600x1100 pdf 71 取得 取得 2級
143 B74-900 25 4 220 - 700 190 - 70 900 600x1100 pdf 70 取得 取得 2級 N-02026
144 B74-900 30 4 220 - 740 210 - 80 900 600x1100 pdf 71 取得 取得 2級
145 B74-900 40 4 240 - 820 260 - 100 900 600x1100 pdf 71 取得 取得 2級
146 B74-900 50 4 260 - 880 295 - 115 900 600x1100 pdf 71 取得 取得 2級
147 B74-900 60 4 280 - 920 335 - 130 900 600x1100 pdf 71 取得 2級
148 B74-1000 25 4 240 - 810 160 - 60 1000 670x1230 pdf 71 取得 取得
149 B74-1000 30 4 270 - 840 185 - 70 1000 670x1230 pdf 71 取得 取得
150 B74-1000 40 4 300 - 960 220 - 85 1000 670x1230 pdf 71 取得 取得
151 B74-1000 50 4 300 - 1020 255 - 100 1000 670x1230 pdf 71 取得 取得
152 B74-1000 60 4 330 - 1080 290 - 110 1000 670x1230 pdf 71 取得
153 B74-1120 30 4 300 - 990 160 - 60 1120 750x1415 pdf 71 取得 取得
154 B74-1120 40 4 330 - 1080 190 - 75 1120 750x1415 pdf 71 取得 取得
155 B74-1120 50 4 360 - 1170 220 - 85 1120 750x1415 pdf 71 取得 取得
156 B74-1120 60 4 390 - 1260 250 - 95 1120 750x1415 pdf 71 取得
157 B74-1120 75 4 420 - 1350 290 - 110 1120 750x1415 pdf 71 取得
158 B74-1250 30 4 360 - 1160 135 - 50 1250 835x1580 pdf 71 取得 取得
159 B74-1250 40 4 400 - 1280 165 - 60 1250 835x1580 pdf 71 取得 取得
160 B74-1250 50 4 400 - 1360 190 - 75 1250 835x1580 pdf 71 取得 取得
161 B74-1250 60 4 440 - 1440 215 - 80 1250 835x1580 pdf 71 取得
162 B74-1250 75 4 480 - 1560 250 - 95 1250 835x1580 pdf 71 取得
163 B74-1250 100 4 520 - 1720 300 - 115 1250 835x1580 pdf 71 取得
164 B81-315 2 4 35 - 85 49 - 15 315 225x340 pdf 58 取得 取得 2級
165 B81-315 3 4 40 - 95 61 - 19 315 225x340 pdf 57 取得 取得 2級
166 B81-355 2 4 42 - 100 42 - 12 355 250x380 pdf 57 取得 取得 2級
167 B81-355 3 4 50 - 115 50 - 16 355 250x380 pdf 57 取得 取得 2級
168 B81-355 5 4 58 - 130 72 - 22 355 250x380 pdf 59 取得 取得 2級
169 B81-400 2 4 55 - 110 40 - 14 400 280x425 pdf 57 取得 取得 2級
170 B81-400 3 4 60 - 125 50 - 24 400 280x425 pdf 57 取得 取得 2級
171 B81-400 5 4 70 - 145 70 - 24 400 280x425 pdf 59 取得 取得 2級
172 B81-400 7.5 4 80 - 165 90 - 34 400 280x425 pdf 60 取得 取得 2級
173 B81-450 3 4 85 - 120 42 - 16 450 315x475 pdf 57 取得 取得 2級
174 B81-450 5 4 90 - 170 58 - 22 450 315x475 pdf 59 取得 取得 2級
175 B81-450 7.5 4 100 - 190 78 - 28 450 315x475 pdf 60 取得 取得 2級
176 B81-450 10 4 100 - 210 92 - 34 450 315x475 pdf 60 取得 取得 2級
177 B81-500 3 4 60 - 170 38 - 14 500 350x525 pdf 57 取得 取得 2級
178 B81-500 5 4 90 - 180 50 - 18 500 350x525 pdf 59 取得 取得 2級
179 B81-500 7.5 4 110 - 220 68 - 24 500 350x525 pdf 60 取得 取得 2級
180 B81-500 10 4 120 - 240 80 - 30 500 350x525 pdf 60 取得 取得 2級
181 B81-560 3 4 90 - 210 28 - 8 560 400x600 pdf 57 取得 取得 3級
182 B81-560 5 4 105 - 240 38 - 12 560 400x600 pdf 59 取得 取得 3級
183 B81-560 7.5 4 120 - 285 50 - 16 560 400x600 pdf 60 取得 取得 3級
184 B81-560 10 4 135 - 315 60 - 20 560 400x600 pdf 60 取得 取得 3級
185 B81-560 15 4 150 - 360 78 - 24 560 400x600 pdf 59 取得 取得 3級
186 B81-630 3 4 105 - 255 24 - 8 630 445x670 pdf 57 取得 取得 3級
187 B81-630 5 4 120 - 285 32 - 10 630 445x670 pdf 59 取得 取得 3級
188 B81-630 7.5 4 150 - 330 42 - 14 630 445x670 pdf 60 取得 取得 3級
189 B81-630 10 4 150 - 360 50 - 16 630 445x670 pdf 60 取得 取得 3級
190 B81-630 15 4 180 - 405 66 - 22 630 445x670 pdf 59 取得 取得 3級

可用配件

  • 可改耐熱型(分溫度等級)

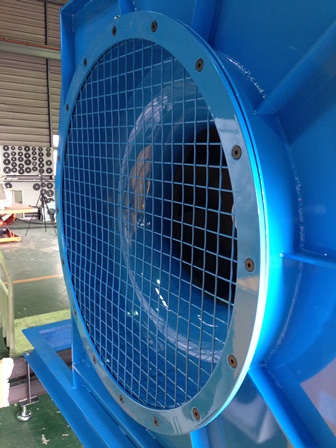

  • 出口配件/轉圓

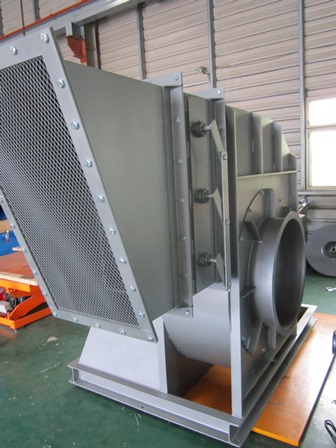

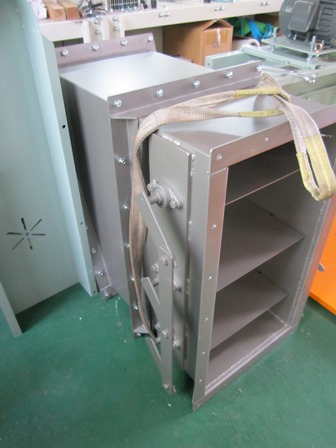

  • 入口風門開關
  • 增設洩水孔/檢視門
  • 可加相對底座/避震器
  • 可選用變頻馬達
  • 可選用防爆馬達
  • 材質可不鏽鋼製作

型錄下載

風機使用案例

B型詢價

這是質昌風機官方網站3.0版

質昌風機持續更新網站,作為一個平台,我們提供風機資訊,包含技術資料、經驗值、2D、3D圖面,做為您在風機設備設計時的參考,減省您的規劃時間,與設計誤差。風機經實驗室開發、測試,確保風機為高效率,取得節能標章,與各種認證,提供高效率節電風機,讓您在風機選擇更便利。



風機快速詢價

依據風機性能,選定需求風機型號,在詢價表單勾選需要的風機結構與配件,可讓我們了解風機將使用在哪種場合,我們可以判斷是否可行,也能提出更好的適用作法。 如果是特殊製程,也請指導我們該如何製作給您需要的風機, 即使是微小的細節,也請讓我們了解。

新建廠房
